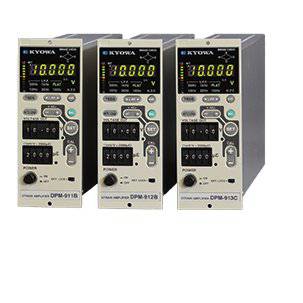

DPM-900系列
动态应变放大器

概要

●设定简单，大幅度地缩短作业时间
●采用数字开关，设定值一目了然，关机后也可方便地确认设定值
●实现±10V的高输出及高SN比
●清晰可见的纵向柱状图表
●通过采用高通滤波器，消除因应变片与传感器温度漂移等缓慢变化的影响
●通过采取TEDS传感器，可进行灵敏度的自动登录
●输入输出间绝缘
●通过采用实际载荷校准功能，可自动设定灵敏度
●具有电桥检查功能
●高响应频率：DC～10kHz(DPM-913C)

特点

确保高稳定性、高精度测量的动态应变放大器。只需通过数字开关，就能简单地设定输入应变量与输出电压
值，完成灵敏度设定，从而大幅度地提高工作效率。

规格

测量対象	应变片，应变片式传感器
输入通道数	1 可以多台同步运行
适用电桥电阻	60Ω～1000Ω
应变率	2.00固定
电桥电源	载波频率5kHz 2，0.5Vrms切换
平衡调整范围	电阻 : ±2%（±10000×10-6应变量）或以内 容量 : 2000pF或以内
平衡调整方式	电阻 : 纯电子式自动平衡 精度 : ±0. 5×10-6应变量或以内 （不过，输入500×10-6应变量时，输出10V，电桥电源2Vrms) 容量 : CST方式（自动追踪）
非线性	±0.1%FS或以内?
输出阻抗	约2Ω
校准应变（CAL）	±(1～9999×10-6应变量) 设定 : CAL开关（4位数数字开关） 精度 : ±（0.5%＋0.5×10-6应变量）或以内 CAL精度适用范围 : ±（10～9999×10-6应变量）
灵敏度调整器	CAL开关与VOLTAGE OUT开关通过与（4位数数字开关）的设定值的组合来设定放大器灵敏度 CAL开关范围：100～9999×10-6应变量中1×10-6应变量阶段 VOLTAGE OUT开关范围：1.00～10.00V中的0.01V阶段 精度：±0.5%或以内 范围：×200～×20000
灵敏度微调整器	范围：1～1/2.5
响应频率	DC～2.5kHz，偏差±10%或以内
低通滤波器	转移特性 : 2阶Butterworth 截止频率 : 10，30，100，300Hz，1kHz及FLAT6段 截止点的振幅比 : -3±1dB 衰减特性 : -12 ± 1 dB/oct （DPM-911B的1kHz设定时除外）
高通滤波器	截止频率 : 0.2Hz及OFF共2段
SN比	54dBp-p或以上（输入换算 2×10-6应变量p-p或以上） （条件?输入500×10-6应变量时输出设定为10.00V） 60dBp-p或以上 （条件?输入1000×10-6应变量时输出设定为10.00V） 【共同条件】 电桥电源?2Vrms 电桥电阻?120Ω LPF?FLAT
输出	OUTPUT A : ±10V（负荷电阻5kΩ或以上） OUTPUT B : ±10V（负荷电阻5kΩ或以上）
稳定度	温度 零点：±0.1×10-6应变量/℃ 温度：灵敏度 ±0.05%/℃ 时间 零点：±0.5×10-6应变量/24h 灵敏度 ±0.2%/24h 电源 零点：±0.05%FS/电源变动±10% 灵敏度：±0.05%/电源变动±10% (稳定度的条件?输入500×10-6应变量时输出设定为10.00V）
绝缘耐压	测量电桥－机箱间AC1000V 1分钟 交流电源－机箱间AC1000V 1分钟
输出电压显示	4?位数数字显示（7段LED） 11段LED柱状图
过载输入显示	输出电压显示闪烁（仅显示4?位数数字）
检查功能	电桥检查
键锁定功能	除POWER开关外，其他设定无效。 （ 但只可变更CAL值开关与VOLTAGE OUT开关的设定值）
远程功能	远程功能可以实行下列操作。实行平衡调整（BAL），实行校准应变输出（CAL），键锁定
同步方式	内部 (INT) 外部 (EXT) 自动判断，或手动设定
TEDS	读取传感器的TEDS信息，在VOLTAGE OUT的输出 电压处设定额定输出 （条件：在灵敏度调整器的设定范围之内）
实际载荷校准	在VOLTAGE OUT的输出电压处设定实际载荷输入 （条件：在灵敏度调整器的设定范围之内）
抗振性	5～200Hz 29.4m/s2(3G)，X，Y，Z的3方向，各10分钟/周期， 12周期
耐冲击性	15G，11ms或以下， X，Y，Z的3方向，各3次
使用温湿度范围	-10～50℃，20%～85%（无结露现象）
保存温度范围	-30～70℃
电源	AC90 ? 110 V (约12 VA?AC100 V) DC10.5 ? 15 V (约0.6 A?DC12 V) 可以***制造下面的电源的产品 DPM-911B A115 ? AC108 ? 132 V DPM-911B A200 ? AC180 ? 220 V DPM-911B A230 ? AC207 ? 253 V
外形尺寸	49（W）×128.5（H）×262.5（D）mm（不含凸起部）
重量	约1.2kg

标配件	操作说明书 简易操作说明书贴纸 AC电源线 P-25 带2针转换接头 CM-52 BNC电缆 U-08, U-59各1条 保险丝（小型1A, 0.***）
选购件	延长电缆N-81～N-85 电桥盒DB, DBB, DBS 收纳盒YC-A 噪音滤波器F-7B, F-BNC 放大器固定台FA-1B 屏蔽变换电缆 N-117

外形尺寸图
