KFGS

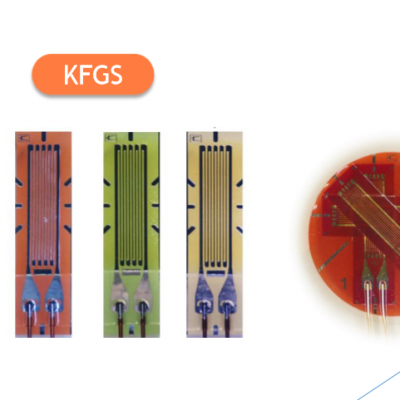

KFGS通用箔式应变片
概要
世界品质标准的应变片。
主要特性
材料电阻元素 | Cu-Ni系合金箔 |
---|---|
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围(℃) | CC-33A:-196~120℃ CC-36:-30~100℃ EP-340:-55~150℃ PC-600:-196~150℃ |
和主要的导线组合时的温度(℃) | 聚脂铜线:-196~150℃ 平行乙烯线(L-6, L-7):-10~80℃ 中温用导线(L-11, L-12):-100~150℃ |
自动补偿温度范围(℃) | 10~100℃ |
适合线膨胀系数×10-6/℃ | 5, 11, 16, 23, 27 |
室温的应变片限界(约%) | 5.0 |
室温的疲劳寿命(次数) | 1.2×107(±1500×10-6应变) |
构成
KFGS除包银铜线外, 还备有带其他种类导线的应变片。订购带导线的应变片时, 请在应变片型号后面***导线型号。
例)KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时:
→KFGS-2-120-C1-11 L1M3R
产品一览
全部显示
KFGS 120Ω单轴
不同适用材料的基座颜色凡例
根据膨胀系数对基座进行的颜色区分。
木材(5)
一般钢材(11)
不锈钢(16)
铝合金(23)
镁合金(27)
型号名称 | 不同适用材料的基座颜色 | 尺寸(mm) | 备注 | |||
---|---|---|---|---|---|---|
格栅 | 基座 | |||||
长度 | 宽度 | 长度 | 宽度 | |||
KFGS-30-120-C1-11 | 30 | 3.3 | 37 | 5.2 | ||
KFGS-30-120-C1-16 | 30 | 3.3 | 37 | 5.2 | ||
KFGS-30-120-C1-23 | 30 | 3.3 | 37 | 5.2 | ||
KFGS-30-120-C1-27 | 30 | 3.3 | 37 | 5.2 | ||
KFGS-20-120-C1-11 | 20 | 5 | 28 | 8 | ||
KFGS-20-120-C1-16 | 20 | 5 | 28 | 8 | ||
KFGS-20-120-C1-23 | 20 | 5 | 28 | 8 | ||
KFGS-20-120-C1-27 | 20 | 5 | 28 | 8 | ||
KFGS-10-120-C1-11 | 10 | 3 | 16 | 5.2 | ||
KFGS-10-120-C1-16 | 10 | 3 | 16 | 5.2 | ||
KFGS-10-120-C1-23 | 10 | 3 | 16 | 5.2 | ||
KFGS-10-120-C1-27 | 10 | 3 | 16 | 5.2 | ||
KFGS-6-120-C1-11 | 6 | 1.7 | 10 | 3.4 | ||
KFGS-6-120-C1-16 | 6 | 1.7 | 10 | 3.4 | ||
KFGS-6-120-C1-23 | 6 | 1.7 | 10 | 3.4 | ||
KFGS-6-120-C1-27 | 6 | 1.7 | 10 | 3.4 | ||
KFGS-5-120-C1-5 | 5 | 1.4 | 9.4 | 2.8 | ||
KFGS-5-120-C1-11 | 5 | 1.4 | 9.4 | 2.8 | ||
KFGS-5-120-C1-16 | 5 | 1.4 | 9.4 | 2.8 | ||
KFGS-5-120-C1-23 | 5 | 1.4 | 9.4 | 2.8 | ||
KFGS-5-120-C1-27 | 5 | 1.4 | 9.4 | 2.8 | ||
KFGS-4N-120-C1-11 | 4 | 0.7 | 8 | 1.4 | ||
KFGS-4N-120-C1-16 | 4 | 0.7 | 8 | 1.4 | ||
KFGS-4N-120-C1-23 | 4 | 0.7 | 8 | 1.4 | ||
KFGS-4N-120-C1-27 | 4 | 0.7 | 8 | 1.4 | ||
KFGS-3-120-C1-11 | 3 | 1.3 | 7.4 | 2.8 | ||
KFGS-3-120-C1-16 | 3 | 1.3 | 7.4 | 2.8 | ||
KFGS-3-120-C1-23 | 3 | 1.3 | 7.4 | 2.8 | ||
KFGS-3-120-C1-27 | 3 | 1.3 | 7.4 | 2.8 | ||
KFGS-2-120-C1-11 | 2 | 1.2 | 6.3 | 2.8 | ||
KFGS-2-120-C1-16 | 2 | 1.2 | 6.3 | 2.8 | ||
KFGS-2-120-C1-23 | 2 | 1.2 | 6.3 | 2.8 | ||
KFGS-2-120-C1-27 | 2 | 1.2 | 6.3 | 2.8 | ||
KFGS-2N-120-C1-11 | 2 | 0.84 | 5.3 | 1.4 | ||
KFGS-2N-120-C1-16 | 2 | 0.84 | 5.3 | 1.4 | ||
KFGS-2N-120-C1-23 | 2 | 0.84 | 5.3 | 1.4 | ||
KFGS-2N-120-C1-27 | 2 | 0.84 | 5.3 | 1.4 | ||
KFGS-1-120-C1-11 | 1 | 1.1 | 4.8 | 2.4 | ||
KFGS-1-120-C1-16 | 1 | 1.1 | 4.8 | 2.4 | ||
KFGS-1-120-C1-23 | 1 | 1.1 | 4.8 | 2.4 | ||
KFGS-1-120-C1-27 | 1 | 1.1 | 4.8 | 2.4 | ||
KFGS-1N-120-C1-11 | 1 | 0.65 | 4.2 | 1.4 | ||
KFGS-1N-120-C1-16 | 1 | 0.65 | 4.2 | 1.4 | ||
KFGS-1N-120-C1-23 | 1 | 0.65 | 4.2 | 1.4 | ||
KFGS-1N-120-C1-27 | 1 | 0.65 | 4.2 | 1.4 | ||
KFGS-03-120-C1-11 | 0.3 | 1.4 | 3.5 | 2.4 | ||
KFGS-03-120-C1-16 | 0.3 | 1.4 | 3.5 | 2.4 | ||
KFGS-03-120-C1-23 | 0.3 | 1.4 | 3.5 | 2.4 | ||
KFGS-03-120-C1-27 | 0.3 | 1.4 | 3.5 | 2.4 | ||
KFGS-02-120-C1-11 | 0.2 | 1.4 | 3.3 | 2.4 | ||
KFGS-02-120-C1-16 | 0.2 | 1.4 | 3.3 | 2.4 | ||
KFGS-02-120-C1-23 | 0.2 | 1.4 | 3.3 | 2.4 | ||
KFGS-02-120-C1-27 | 0.2 | 1.4 | 3.3 | 2.4 |
KFGS 120Ω2轴重叠配置
不同适用材料的基座颜色凡例
根据膨胀系数对基座进行的颜色区分。
木材(5)
一般钢材(11)
不锈钢(16)
铝合金(23)
镁合金(27)
型号名称 | 不同适用材料的基座颜色 | 尺寸(mm) | 备注 | |||
---|---|---|---|---|---|---|
格栅 | 基座 | |||||
长度 | 宽度 | 长度 | 宽度 | |||
KFGS-10-120-D16-11 | 10 | 3 | φ21 | |||
KFGS-10-120-D16-16 | 10 | 3 | φ21 | |||
KFGS-10-120-D16-23 | 10 | 3 | φ21 | |||
KFGS-10-120-D16-27 | 10 | 3 | φ21 | |||
KFGS-5-120-D16-11 | 5 | 1.4 | φ11 | |||
KFGS-5-120-D16-16 | 5 | 1.4 | φ11 | |||
KFGS-5-120-D16-23 | 5 | 1.4 | φ11 | |||
KFGS-5-120-D16-27 | 5 | 1.4 | φ11 | |||
KFGS-3-120-D16-11 | 3 | 1.3 | φ10 | |||
KFGS-3-120-D16-16 | 3 | 1.3 | φ10 | |||
KFGS-3-120-D16-23 | 3 | 1.3 | φ10 | |||
KFGS-3-120-D16-27 | 3 | 1.3 | φ10 | |||
KFGS-2-120-D16-11 | 2 | 1.2 | φ8 | |||
KFGS-2-120-D16-16 | 2 | 1.2 | φ8 | |||
KFGS-2-120-D16-23 | 2 | 1.2 | φ8 | |||
KFGS-2-120-D16-27 | 2 | 1.2 | φ8 | |||
KFGS-1-120-D16-11 | 1 | 1.1 | φ5 | |||
KFGS-1-120-D16-16 | 1 | 1.1 | φ5 | |||
KFGS-1-120-D16-23 | 1 | 1.1 | φ5 | |||
KFGS-1-120-D16-27 | 1 | 1.1 | φ5 |
KFGS120Ω3轴重叠配置(应力分析用)
不同适用材料的基座颜色凡例
根据膨胀系数对基座进行的颜色区分。
木材(5)
一般钢材(11)
不锈钢(16)
铝合金(23)
镁合金(27)
型号名称 | 不同适用材料的基座颜色 | 尺寸(mm) | 备注 | |||
---|---|---|---|---|---|---|
格栅 | 基座 | |||||
长度 | 宽度 | 长度 | 宽度 | |||
KFGS-10-120-D17-11 | 10 | 3 | φ21 | |||
KFGS-10-120-D17-16 | 10 | 3 | φ21 | |||
KFGS-10-120-D17-23 | 10 | 3 | φ21 | |||
KFGS-10-120-D17-27 | 10 | 3 | φ21 | |||
KFGS-5-120-D17-11 | 5 | 1.4 | φ11 | |||
KFGS-5-120-D17-16 | 5 | 1.4 | φ11 | |||
KFGS-5-120-D17-23 | 5 | 1.4 | φ11 | |||
KFGS-5-120-D17-27 | 5 | 1.4 | φ11 | |||
KFGS-3-120-D17-11 | 3 | 1.3 | φ10 | |||
KFGS-3-120-D17-16 | 3 | 1.3 | φ10 | |||
KFGS-3-120-D17-23 | 3 | 1.3 | φ10 | |||
KFGS-3-120-D17-27 | 3 | 1.3 | φ10 | |||
KFGS-2-120-D17-16 | 2 | 1.2 | φ8 | |||
KFGS-2-120-D17-11 | 2 | 1.2 | φ8 | |||
KFGS-2-120-D17-23 | 2 | 1.2 | φ8 | |||
KFGS-2-120-D17-27 | 2 | 1.2 | φ8 | |||
KFGS-1-120-D17-11 | 1 | 1.1 | φ5 | |||
KFGS-1-120-D17-16 | 1 | 1.1 | φ5 | |||
KFGS-1-120-D17-23 | 1 | 1.1 | φ5 | |||
KFGS-1-120-D17-27 | 1 | 1.1 | φ5 |
KFGS 120Ω2轴平面配置
不同适用材料的基座颜色凡例
根据膨胀系数对基座进行的颜色区分。
木材(5)
一般钢材(11)
不锈钢(16)
铝合金(23)
镁合金(27)
型号名称 | 不同适用材料的基座颜色 | 尺寸(mm) | 备注 | |||
---|---|---|---|---|---|---|
格栅 | 基座 | |||||
长度 | 宽度 | 长度 | 宽度 | |||
KFGS-2-120-D1-11 | 2 | 3.2 | 10 | 8.5 | ||
2 | 3.2 | 10 | 8.5 | |||
KFGS-2-120-D1-23 | 2 | 3.2 | 10 | 8.5 | ||
KFGS-2-120-D1-27 | 2 | 3.2 | 10 | 8.5 |
KFGS 120Ω2轴平面配置(扭矩用)
不同适用材料的基座颜色凡例
根据膨胀系数对基座进行的颜色区分。
木材(5)
一般钢材(11)
不锈钢(16)
铝合金(23)
镁合金(27)
型号名称 | 不同适用材料的基座颜色 | 尺寸(mm) | 备注 | |||
---|---|---|---|---|---|---|
格栅 | 基座 | |||||
长度 | 宽度 | 长度 | 宽度 | |||
KFGS-2-120-D2-11 | 2 | 3.4 | 12 | 7 | ||
KFGS-2-120-D2-16 | 2 | 3.4 | 12 | 7 | ||
KFGS-2-120-D2-23 | 2 | 3.4 | 12 | 7 | ||
KFGS-2-120-D2-27 | 2 | 3.4 | 12 | 7 |
