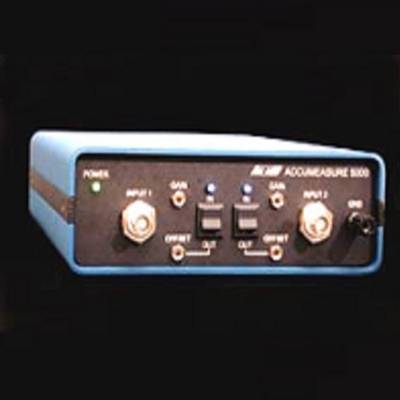

MTI AS-5000 纳米级超高精度电容式传感器

高分辨率：纳米级 响应频率：20KHz

特性：

AS-5000是具有超高精度、稳定性、高频率和分辨率的电容式传感器。其频率响应可达20KHZ，噪音标准为0.01Mv rms/√HZ.AS-5000可与MTI的标准和微型探头配合使用。
AS-5000有单通道和双通道两种型号。双通道适用于数值求和放大或不同的测量。
AS-5000提供系统所需电源,相关振荡器、前面板输入连接和操作控制。各种形状和尺寸的探头，包括圆柱形、长方型、扁平型。标准探头可抗温达204℃，高温型探头抗温可达500℃。

应用范围：

AS-5000适用于高精度、大范围的位移和振动测量
● 空间测量
● 热膨胀或收缩控制
● 高精度的同轴度测量
● 薄膜和涂层的厚度
● 凸轮轴偏转
● 位置控制
● 平坦度
● 动态测量

放大器规格：
线性度： ±0.1% （范围为满量程的10%～***）配备标准探头电缆2.4M.±0.05%可供选择。
信号输出： BNC接口输出0～10Vdc的电压信号，阻抗50Ω
补偿范围： -10V～0Vdc的标准信号输出
探头电压： 按探头与目标物的比例输出，在量程内为5V rms.为8V rms.
温度稳定性：（30分钟暖机）16℃～35℃ 温漂低于±0.1% 。4℃～40℃ 温漂低于±0.25%
噪音标准：1.6mV rms, 0～20KHz
0.5mV rms, 0～2KHz
0.01mV rms/√Hz
2.54μm.rms，0～2KHz *
0.0762μm.rms/√HZ *
附有 * 噪音参数配备的探头范围为50.8μm
电源：85～265VAC, 47～440Hz，20W
增强型：标准型；增强型探头可满足特别需求。
工作温度：4℃～40℃
尺寸：
宽：19.0cm
高：6.4cm
深：28.6
重：2.3Kg

标准探头规格：

温度范围：标准探头， -200F(-129℃)至400F(204℃)；高温探头，-200F(-129℃)至900F(500℃)
精度： ±0.1%FS配备放大器
电线： 8-ft(2.4M)标准
电线互换性： 精度为0.5%FS无需再校正

压力范围： 标准-200psig；高压-参考说明书

附：电容位移传感器的分辨率（resolution）计算方法

感度（sensitivity）=量程（range）/10V(full scale voltage)
噪音=1mv*开更号（Fr/500)(Fr为所选择的滤波器频率 )
分辨率(resolution)=感度（sensitivity）×噪音(noise)

注意：Fr的选择要稍大于被测物实际振动频率
