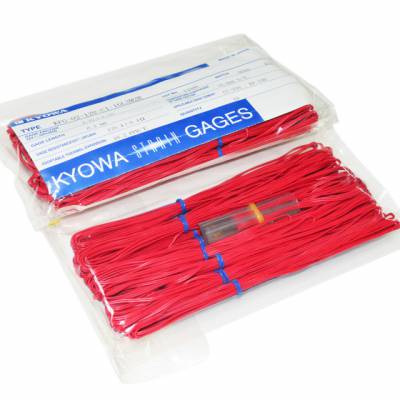

| 产品特性：箔式应变片 | 品牌：KYOWA | 型号：KFGS-1-120-C1-11L1M2R |
| 种类：箔式应变片 |
主要特性材料电阻元素 Cu-Ni系合金箔 材料基底 聚酰胺 使用主要适用粘合剂硬化后的使用温度范围（℃） CC-33A：-196～120℃
CC-36：-30～100℃
EP-340：-55～150℃
PC-600：-196～150℃和主要的导线组合时的温度（℃） 聚脂铜线：-196～150℃
平行乙烯线（L-6, L-7）：-10～80℃
中温用导线（L-11, L-12）：-100～150℃自动补偿温度范围（℃） 10～100℃ 适合线膨胀系数×10－6/℃ 5, 11, 16, 23, 27 室温的应变片限界（约％） 5.0 室温的疲劳寿命（次数） 1.2×107 （±1500×10-6应变）
构成
KFGS除包银铜线外, 还备有带其他种类导线的应变片。订购带导线的应变片时, 请在应变片型号后面***导线型号。
例）KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时：
→KFGS-2-120-C1-11 L1M3R
KFGS 120Ω单轴
不同适用材料的基座颜色凡例
根据膨胀系数对基座进行的颜色区分。
木材（5）
一般钢材（11）
不锈钢（16）
铝合金（23）
镁合金（27）
| 型号名称 | 不同适用材料的基座颜色 | 尺寸（mm） | 备注 | |||
|---|---|---|---|---|---|---|
| 格栅 | 基座 | |||||
| 长度 | 宽度 | 长度 | 宽度 | |||
| KFGS-30-120-C1-11 | 30 | 3.3 | 37 | 5.2 | ||
| KFGS-30-120-C1-16 | 30 | 3.3 | 37 | 5.2 | ||
| KFGS-30-120-C1-23 | 30 | 3.3 | 37 | 5.2 | ||
| KFGS-30-120-C1-27 | 30 | 3.3 | 37 | 5.2 | ||
| KFGS-20-120-C1-11 | 20 | 5 | 28 | 8 | ||
| KFGS-20-120-C1-16 | 20 | 5 | 28 | 8 | ||
| KFGS-20-120-C1-23 | 20 | 5 | 28 | 8 | ||
| KFGS-20-120-C1-27 | 20 | 5 | 28 | 8 | ||
| KFGS-10-120-C1-11 | 10 | 3 | 16 | 5.2 | ||
| KFGS-10-120-C1-16 | 10 | 3 | 16 | 5.2 | ||
| KFGS-10-120-C1-23 | 10 | 3 | 16 | 5.2 | ||
| KFGS-10-120-C1-27 | 10 | 3 | 16 | 5.2 | ||
| KFGS-6-120-C1-11 | 6 | 1.7 | 10 | 3.4 | ||
| KFGS-6-120-C1-16 | 6 | 1.7 | 10 | 3.4 | ||
| KFGS-6-120-C1-23 | 6 | 1.7 | 10 | 3.4 | ||
| KFGS-6-120-C1-27 | 6 | 1.7 | 10 | 3.4 | ||
| KFGS-5-120-C1-5 | 5 | 1.4 | 9.4 | 2.8 | ||
| KFGS-5-120-C1-11 | 5 | 1.4 | 9.4 | 2.8 | ||
| KFGS-5-120-C1-16 | 5 | 1.4 | 9.4 | 2.8 | ||
| KFGS-5-120-C1-23 | 5 | 1.4 | 9.4 | 2.8 | ||
| KFGS-5-120-C1-27 | 5 | 1.4 | 9.4 | 2.8 | ||
| KFGS-4N-120-C1-11 | 4 | 0.7 | 8 | 1.4 | ||
| KFGS-4N-120-C1-16 | 4 | 0.7 | 8 | 1.4 | ||
| KFGS-4N-120-C1-23 | 4 | 0.7 | 8 | 1.4 | ||
| KFGS-4N-120-C1-27 | 4 | 0.7 | 8 | 1.4 | ||
| KFGS-3-120-C1-11 | 3 | 1.3 | 7.4 | 2.8 | ||
| KFGS-3-120-C1-16 | 3 | 1.3 | 7.4 | 2.8 | ||
| KFGS-3-120-C1-23 | 3 | 1.3 | 7.4 | 2.8 | ||
| KFGS-3-120-C1-27 | 3 | 1.3 | 7.4 | 2.8 | ||
| KFGS-2-120-C1-11 | 2 | 1.2 | 6.3 | 2.8 | ||
| KFGS-2-120-C1-16 | 2 | 1.2 | 6.3 | 2.8 | ||
| KFGS-2-120-C1-23 | 2 | 1.2 | 6.3 | 2.8 | ||
| KFGS-2-120-C1-27 | 2 | 1.2 | 6.3 | 2.8 | ||
| KFGS-2N-120-C1-11 | 2 | 0.84 | 5.3 | 1.4 | ||
| KFGS-2N-120-C1-16 | 2 | 0.84 | 5.3 | 1.4 | ||
| KFGS-2N-120-C1-23 | 2 | 0.84 | 5.3 | 1.4 | ||
| KFGS-2N-120-C1-27 | 2 | 0.84 | 5.3 | 1.4 | ||
| KFGS-1-120-C1-11 | 1 | 1.1 | 4.8 | 2.4 | ||
| KFGS-1-120-C1-16 | 1 | 1.1 | 4.8 | 2.4 | ||
| KFGS-1-120-C1-23 | 1 | 1.1 | 4.8 | 2.4 | ||
| KFGS-1-120-C1-27 | 1 | 1.1 | 4.8 | 2.4 | ||
| KFGS-1N-120-C1-11 | 1 | 0.65 | 4.2 | 1.4 | ||
| KFGS-1N-120-C1-16 | 1 | 0.65 | 4.2 | 1.4 | ||
| KFGS-1N-120-C1-23 | 1 | 0.65 | 4.2 | 1.4 | ||
| KFGS-1N-120-C1-27 | 1 | 0.65 | 4.2 | 1.4 | ||
| KFGS-03-120-C1-11 | 0.3 | 1.4 | 3.5 | 2.4 | ||
| KFGS-03-120-C1-16 | 0.3 | 1.4 | 3.5 | 2.4 | ||
| KFGS-03-120-C1-23 | 0.3 | 1.4 | 3.5 | 2.4 | ||
| KFGS-03-120-C1-27 | 0.3 | 1.4 | 3.5 | 2.4 | ||
| KFGS-02-120-C1-11 | 0.2 | 1.4 | 3.3 | 2.4 | ||
| KFGS-02-120-C1-16 | 0.2 | 1.4 | 3.3 | 2.4 | ||
| KFGS-02-120-C1-23 | 0.2 | 1.4 | 3.3 | 2.4 | ||
| KFGS-02-120-C1-27 | 0.2 | 1.4 | 3.3 | 2.4 | ||
