概要
●采样频率4000次/秒、分辨率24位的高处理性能
●充实的比较功能(上上限、上限、OK 、下限、下下限)
●标准装备模拟(DA)输出
●备有品种丰富的接口(BCD输出, RS-232C, RS-485,CC-Link)
●数值和比较器的LED可根据状态显示3种颜色(红、绿、橙)
特点

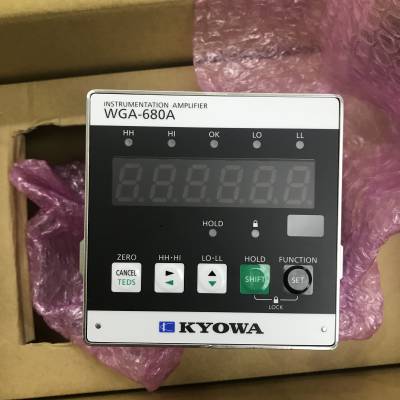

与应变片式传感器组合后，可通过高速检测进行载荷等物理量的直接读取，是小型低价格的信号放大器。所有
操作均可通过前面显示屏的键执行。
上下限比较功能与模拟输出（DA）为标准配置。高速采样可在压入及冲压等快速现象的测量，控制时发挥威力。
| 型号名称 | WGA-680A-00 无选购配件 WGA-680A-01 BCD/TEDS WGA-680A-02 RS-232C/TEDS WGA-680A-03 RS-485/TEDS WGA-680A-04 CC-Link WGA-680A-10 无选购配件 WGA-680A-11 BCD/TEDS WGA-680A-12 RS-232C/TEDS WGA-680A-13 RS-485/TEDS WGA-680A-14 CC-Link |
|---|
规格
| 输入通道数 | 1 |
|---|---|
| 适用传感器 | 应变片式传感器（全桥） |
| 适用电桥电阻 | 87.5Ω～1kΩ（可并联4个350Ω传感器） |
| 电桥电源 | 可以选择DC2，10 V |
| 测量范围 | -3.2mV/V～3.2mV/V（含零点调整范围） |
| 零调整范围 | 测量范围内(切断电源时为非保持) |
| 非线性 | ±(0.02%FS＋1digit）或以内 |
| 稳定度 | 零点 : ±0.25μRTI/℃或以内 灵敏度 : ±0.01%/℃或以内 |
| 采样速度 | 4000次/秒 |
| AD分辨率 | 24位 |
| 校准功能 | 实际负荷标定、灵敏度注册标定、数值注册标定 |
| 平滑功能 | 滤波器：10Hz, 30Hz, 100Hz, 300Hz 衰减特性：-12dB/oct. 平均移动：0,2,4,8,16,32,64,128,256,512,1024,2048次最小刻度：1,2,5,10,20,50,100,200,500,100,200,1000 |
| 归零功能 | 零追踪功能（在设定范围内自动数字归零） 零附近零功能（处于0～9的设定范围内时,显示为零） |
| 加算功能 | 设定范围 ±99999 |
| 原始值显示功能 | －3.2000mV/V～3.2000mV/V (5位) 精度：±0.1%FS或以内 |
| 比较功能 | 设***数：4点 模式：登录有4组模式文件(比较值)，可通过功能设定来切换种类：上上限(HH)、上限(HI)、OK、下限(LO)、下下限(LL) 设定范围：±99999 滞后：0～99999 比较功能：通常时/保持时 上下限配置：配置各比较器的上限或下限 |
| 保持功能 | 数字峰值/谷值保持 （无模拟峰值/谷值保持功能） 种类 任一点保持、峰值保持、谷值保持、峰值到峰值保持、区间***峰值保持、时间***峰值保持、 区间***谷值保持、时间***谷值保持、 区间***峰值到峰值保持、时间***峰值到峰值保持延迟时间 0.00～9.99秒 检测时间 0.01～9.99秒 |
| 显示 | 显示范围：±99999 (可任意设定小数点位置)刷新速度：0.12, 0.24, 0.49, 0.98, 1.95, 3.90, 7.80, 15.6次/秒 (通常显示模式时) 显示模式：通常、保持 比较判断：5点（HH,HI,OK,LO,LL） 设定内容：2点（HOLD,LOCK） |
| 控制输出 | 点数：5点 种类：HH, HI, OK, LO, LL 输出形式：开路集电极 DC30V, 20mA max |
| 控制输入 | 点数：3点 种类：零指令、保持指令、复位指令 信号方式：无电压接点信号或开路集电极信号(施加DC 12V的电压时, 通过电流5mA |
| 电平测试功能 | 可以显示任意数值 加算显示功能：无效、有效 设定范围：±99999 电平测试：ON，OFF |
| 电源 | AC电源规格 AC100V～240V 消耗电流：20VA或以下 DC电源规格 DC10V～30V 消耗电流：10W或以下 |
| 外形尺寸 | 96mm(W)×96mm(H)×126mm(D)(不含凸起部分) |
| 重量 | 约750g (不含选购件) |
| 使用温湿度范围 | -10～50℃，20～80% (无结露现象) |
| Compliance | Directive 2014/30/EU（EMC） Directive 2014/35/EU（LVD）（仅适用于AC规格产品） Directive 2011/65/EU（RoHS） |
| 标配件 | 操作说明书(CD-R) 单位贴纸 控制输入输出端子台 连接电缆用一字螺丝刀 |
|---|---|
| 选购件 | AC100V用电源线 P-23 AC200V用电源线 P-28 NDIS4102（7针）接头用输入电缆（6芯） U-29（50cm），U-30（1m），U-31（2m），U-32（5m） NDIS4102（7针）接头用输入电缆（4芯） U-33（50cm），U-34（1m），U-35（2m），U-36（5m） 电线安装插座 35505-6000-BOM GF (WGA-680A-04/14) 分歧接头Y型 35715-L010-B00 AK（WGA-680A-04/14） 终端接头 35T05-6M00-BOM GF (WGA-680A-04/14) |
选购件规格
BCD数据输出
| 输出 | 数据20点（4点×5位） -符号、过载、EOC(变换结束)， 保持区间输出、检测区间输出 输出形式 开路集电极(NPN)DC30V，20mA max |
|---|---|
| 输入 | 点数2点（保持输入，输出禁止输入） 输入形式 开路集电极(NPN)或无电压接点信号 (施加DC 12V的电压时，通过5mA的电流) |
| 输出次数 | 约15.6，31.3，62.5，125 次/秒 |
| 输出逻辑 | 数据逻辑：正逻辑、负逻辑 EOC逻辑：正逻辑、负逻辑 符号逻辑：正逻辑、负逻辑 |
RS-232C
| 信号方式 | RS-232C 全双工方式 |
|---|---|
| 传送方式 | 同步调整式 |
| 通信速度 | 2400，4800，9600，19200bps |
| 位构成 | 数据位 : 7 停止位 : 1 奇偶位 : 奇数 |
RS-485
| 信号方式 | RS-485半双工方式 |
|---|---|
| 通信速度 | 2400，4800，9600，19200bps |
| 位构成 | 数据位 : 7 停止位 : 1 奇偶位 : 奇数 |
| 设备ID | 1～99 |
TEDS
| 适用传感器 | 遵从IEEE template No.33的信息的传感器 （电缆长度30m或以下） |
|---|---|
| 接口 | 对应IEEE1451.4 Mixed Mode Transducer Interface Class2 |
| 校对功能 | 读取TEDS数据，自动登录灵敏度 |
CC-Link
| 版本 | Ver.1.10 |
|---|---|
| 局种 | 远程设备局 |
| 占有局数 | 1，2，4局 |
| 局号 | 1～64局 |
| 连接电缆 | 对应CC-Link Ver.1.10的电缆 （附屏蔽3芯双绞线电缆） |
| 传送速度 | 10M，5M，2.5M，625k，156k bps |
