概要
● 波形比较功能
● 各种保持功能
● 用数值注册校准来支持测量压力
● 支持SD卡
● 4000次/秒的高速采样
特点

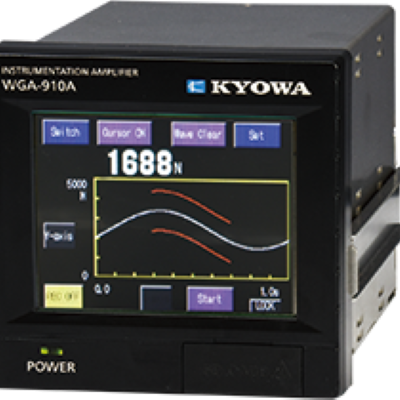

WGA-910A是采用触摸屏的信号放大器。
通过波形可监视压入及冲压的加压变化等，可目测确认仅靠数值难以捕捉到的载重和压力等物理量变化。
规格
标准规格
| 输入通道数 | 1 |
|---|---|
| 适用传感器 | 应变片式传感器（可连接支持TEDS的传感器） |
| 适合电桥电阻 | 87.5Ω～1kΩ（350Ω传感器可并列连接4台） |
| 支持TEDS | 接口 : IEEE 1451.4 Mixed Mode Transducer Interface Class2 适用传感器 : 具备IEEE template No.33的信息传感器，电缆 长度30m或以下 |
| 电桥电源 | DC10，2V可选择 |
| 测量范围 | -3.2 mV/V～3.2 mV/V (含零调整范围) |
| 调零范围 | 测量范围内（电源切断后不保持） |
| 非线性 | ± (0.02%FS＋1数字）或以内 |
| 稳定度 | 零点 : ±0.25μVRTI/℃或以内 灵敏度 : ±0.005%/℃或以内 |
| 峰谷检测 | 检测方法 : 数字保持 响应频率 : DC～1kHz (+1, -2dB) |
| 采样速度 | 4000次/秒 |
| 分辨率 | 24位 |
| 模拟显示 | 电压输出 : ± (5V±200mV)（负载电阻5kΩ或以上） |
| 显示器 | 3.5型TFT彩色LCD, 显示面积：70.6×59.2mm 320×240点的触摸屏 |
| 显示 | 显示范围 : -99999～99999(可以任意设定小数点) 更新速度 : 数值显示约4次/秒 波形显示约2次/秒 |
| 校准功能 | 手动输入校准 : 灵敏度注册校准、实际载荷校准、工学单位 TEDS自动校准 TEDS部分校准 : TEDS校准项目 TEDS动作设定 : TEDS读取动作、TEDS校准时零、TEDS信息显示、数值注册校准 |
| 平滑功能 | 模拟低通滤波器 : 1，30，100 Hz，无（1kHz或以上）共4段 衰减特性：-12dB/oct. 最小刻度 : 1, 2, 5, 10, 20, 50, 100 移动平均 : 无, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048次 |
| 零补正功能 | 零追踪(每次判断时零) (设定范围内自动数字零) 判断时间 : 0.00～9.99秒 补正范围 : 0～99999 最小位数零固定 : 在0～9的范围之内显示为零 设定范围 : 0～9 |
| 加値 | 设定范围 : -99999～99999 |
| 原始数值（传感器输出） | -3.2000～3.2000mV/V (5位数) 精度：±0.1%FS或以内 |
| 测量条件点数 | 32(控制输入时16)的测量文件的设定，可通过键操作、控制输入、通信命令进行切换 |
| 比较设定 | 比较器点数 : 5 种类 : 上上限(HH), 上限(HI), OK, 下限(LO), 下下限(LL) 保持数值有2个时，按下面分配 保持数值1用：上限1(HI1), 下限1(LO1) 保持数值2用：上限2(HI2), 下限2(LO2) 设定范围 : -99999～99999 滞后宽度 : 0～9999 |
| 各个比较器逻辑 | 正逻辑、负逻辑 |
| 比较设定 | 比较速度 : 4000次/秒(通常比较模式) |
| 波形比较设定 | 比较器点数 : 3 种类 : 波形HI，波形OK，波形LO 获取基准波形，波形比较上限、波形比较下限、比较波形移 動，比较领域、波形注册 比较器输出逻辑 : 正逻辑、负逻辑 |
| 稳定检测 | 功能 : 有效、无效 稳定检测宽度 : 0～99999 稳定检测时间 : 0.01～9.99 稳定检测逻辑 : 正逻辑、负逻辑 |
| 测量模式设定 | 动作模式 : 通常、峰值保持、***区间峰值、 ***时间峰值、谷值保持、***区间谷值、 ***时间谷值、任意点保持、区间峰值谷值、时间峰值谷值、区间平均、 时间平均、区间拐点、时间拐点、 区间***极小、时间***极小、区间峰值+平均、时间峰值+平均、区间谷值+平均、时间谷值+平均、 区间峰值+任意点、时间峰值+任意点、 区间谷值+任意点、时间谷值+任意点、 上次数值比较峰值、上次数值比较区间峰值、上次数值比较时间峰值、上次数值比较谷值、上次数值比较区间谷值、上次数值比较时间谷值 检测时间 : 0.01～9.99秒 延迟时间 : 0.00～9.99秒 按照动作模式可以设定检测开始触发电平、检测开始触发方向、拐点判别时间、拐点判别值、极值判别设定、上次数值比较原始值 比较模式 : 通常比较、保持时比较 显示模式 : 通常显示、保持时显示 |
| 波形显示功能 | X轴设定 : 終点：0.5, 1.0, 2.0, 5.0, 10.0, 20.0, 50.0, 100.0秒 Y轴设定 : 起点：-99999～99999 终点： 250，500，1000，2000，5000， 10000，20000，50000，100000，200000 波形开始模式，通过电平、电平通过方向、波形保持时间 不管什么「动作模式」，都显示输入变动时的波形 |
| 系统 | 键锁定、设定值初始化、背光灯亮灯时间、语言、时钟、比较显示颜色、显示稳定功能 |
| 自检 | 内存、通道 |
| 动作检查 | 显示、触摸屏、控制输入输出、通信、BCD输出、D/A输出、SD卡 |
| 控制输入 | 点数 : 9 种类 : 零指令、保持指令、复位指令、波形指令、TEDS指令、测量条件选择0, 测量条件选择1, 测量条件选择2, 测量条件选择3 信号形式 : 开路集电极（NPN）或无电压接点信号可以施加DC12V的电压，通过5mA的电流 |
| 控制输出 | 点数 : 16 种类 : HH, HI, OK, LO, LL, 正常、通道异常、内存异常、SD, 通信差错、SD差错、波形HI, 波形OK, 波形LO, 稳定输出、拐点与极值 输出形式 : 开路集电极 负载容量 : DC30V, 20mA (电阻负载) |
| 通信 | 信号方式 : RS-232C 全双工方式 传送方式 : 同步调整式 位构成 : 数据位：7 停止位：1 奇偶：奇数 流程控制：无 设定内容 : 通信速度：2400, 4800, 9600, 19200 bps 传送模式：连续输出、保持时输出、收发 带选购件CC-Link或RS-485时，标准内置的RS-232C就无效，否则RS-232C有效。 |
| SD卡 | 设定值保存 : 全设定值(校准值除外)保存在SD卡里 读取设定值 : 从SD卡里读取全设定值(校准值除外)，更新WGA的设定值 收录测量值 : 按【RECORD】键，收录波形数据并保存到SD卡 显示波形文件名称 : 可以阅览波形数据，删除文件夹、波形数据 格式化 : 可以删除SD卡内的所有数据（快速格式化） 升级 : 更新SD卡内的程序版本 SD卡类型 : 支持SD卡、SDHC卡，容量32GB为止 |
| 电源 | AC100～240V，20VA或以下 |
| 外形尺寸 | 100(W)×96(H)×135(D)mm（不含凸起部分） |
| 重量 | 约950g（不含选购件） |
| 使用温湿度 | -10～40℃，20%～85%（无结露现象） |
| Compliance | Directive 2014/30/EU (EMC) Directive 2014/35/EU (LVD) Directive 2011/65/EU (RoHS) |
| 标配件 | CD-ROM（操作说明书、SD卡用电脑软件） |
|---|---|
| 选购件 | AC100V用电源线 P-23 AC200V用电源线 P-28 |
